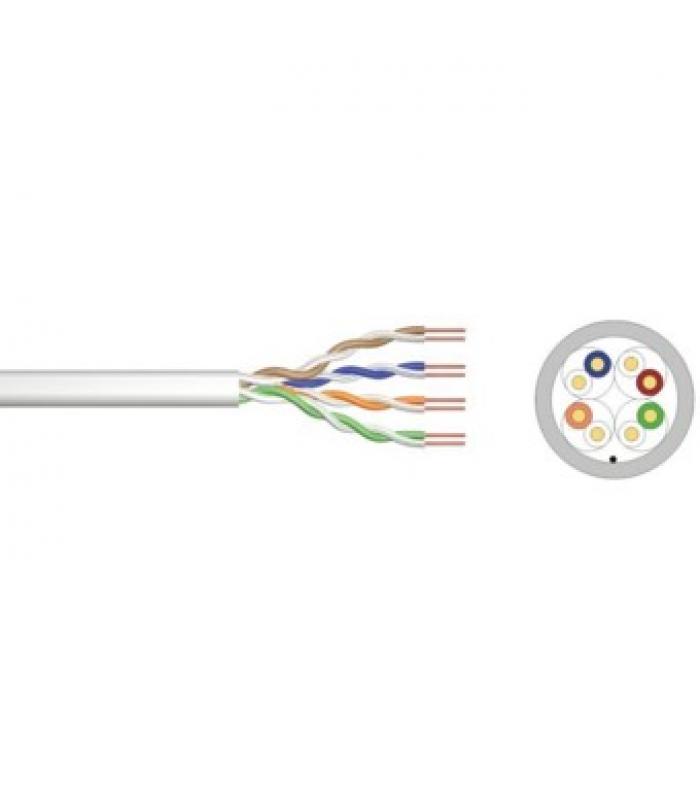

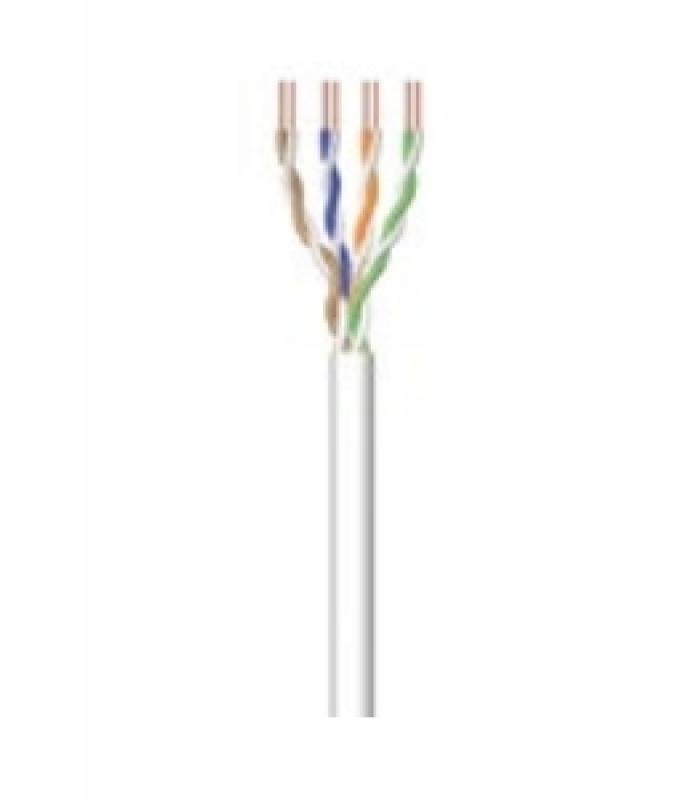

Cable de red ewent ew-mat-6u-r-305/s cat 6 u/utp awg23/1 cca 305mt rigido

Panorama general
campos de aplicación 1000base - t gigabit ethernet
100base - tx fast ethernet
normas ansi - tia 568 - c iso - iec 11801 2ª ed. en 50173 en 50288 - 2 - 1
clase de reanimación cardiopulmonar eca
propiedades físicas
conductor recocido desnudo cca - sólido awg 23 - 1 diámetro nominal 0 -55 mm
aislamiento pe (polietileno)
número total de conductores aislados 8 - trenzados en 4 pares
código de color azul - blanco - naranja - blanco - verde - blanco - marrón - blanco
blindaje individual de pares ninguno
blindaje general ninguno
cubierta exterior eca según en 50575 (pvc)
diámetro exterior de la vaina 0 -55 mm nominal
color de la cubierta exterior gris (ral 7035)
propiedades mecánicas
carga de tracción 150 n máx.
rango de temperatura de envío y almacenamiento - 20 °c hasta +75 °c
rango de temperatura de funciónamiento - 20 °c hasta +60 °c
rango de temperatura de las instalaciónes 0 °c hasta +50 °c
diámetro total 6 -0 mm nominal
propiedades eléctricas
impedancia 100 ± 5 ohm @ 1 - 100 mhz
capacitancia nom. 40 nf - km @ 800 hz
desequilibrio de capacitancia (par - tierra) 1 -5 pf - m máx. a 1 khz
resistencia de aislamiento 2000m - km @500v.
resistencia cc 130 ohm - km máx. (desequilibrio de la resistencia máxima del
2%)
resistencia del bucle de cc 262 ohm - km máx. (desequilibrio de la resistencia
máxima del 2%)
resistencia a la tensión 72 vcc máx.
atenuación del acoplamiento 40 db
retardo de propagación nom. 553 ns - 100 m
nvp 69%
